블랙박스 터치불량, 패널(화면) 자가 교체

블랙박스 터치불량 자가 수리



2021.07.19 - [이것저것/뜯어보기] - 블랙박스 배터리(건전지) 자가 교체

블랙박스 배터리(건전지) 자가 교체



블랙박스 배터리 교체글을 올린지 어언 3~4년 정도가 흘렀습니다..
이젠 솔직히 놔줄때가 된건가요?...ㅋㅋ(15년식이니까 10년 되었네요..)

별 생각없이 다니다가 문득 블랙박스 시간이 안맞아 화면을 터치해보니

터치가 이젠 아얘 안먹히더라구요.
전에는 터치가 그래도 조금은 먹히더니
이번에는 아예 반응이 없습니다 ..
열심히 검색 결과 이럴땐

터치패널을 바꿔보는 방법이 있다하여!
작업을 착수했습니다

인터넷 검색 블랙박스 터치스크린 하면 많이나오는데 그 중에 자신의 모델을 쳐보시면 됩니다.
저의 경우 딱 2개 나왔는데 그 중에서 가격이 저렴한 쪽으로 하여 구매하였습니다.
잘 보시고 호환하는것으로 구매하시면 됩니다.

패널 관련 스토어 '네비터치'에서 발췌



오늘의 준비물입니다. 지난번과 별다를게 없습니다.
드라이버세트,인두,땜납 그리고 주문한 패널입니다.
(미세 인두기가 있으면 좋습니다 아니 필수입니다..)





앞판부터 분해 해봅니다.
조립은 분해의 역순이라지만 아주 간단한것도 이렇게 사진으로 남기는것이 좋습니다.
이것저것 신경쓰다 보면 까먹습니다...





지난번엔 기판을 손댈 일이 없었는데
이번엔 패널이 맨 아래에 있어 기판을 손대야 하는데 볼트를 빼내도 기판이 안빠지길래 정신없어 하던중
측면에 microSD카드 때문이었습니다. 이놈이 걸려있어서 안빠지니 혹시 비슷한분은 참고하십셔





기판을 분리 했는데...
기판과 패널을 이어주는 케이블 같은게 있습니다.
잠금장치 같은걸 넓게 올려야하는데 손톱으로 끝에만 올리다가 조금 부려져 버렸습니다 ..
여튼 케이블류는 조심조심...





끈끈이로 붙어있는 앞패널을 녹여서 뗴어 봅시다.~
드라이로 윙~
혹시 뭐가 잘못될까봐 약풍으로 녹였습니다.
그리고 식기 전에 재빨리 책상으로 달려와서





이렇게 칼로 틈새에 꽂아 들어올려줍니다.
들어올리고 종이나 뭐 카드나 이런걸 꽂아놓고 부분부분 올려주세요
안그러면 ..오른쪽과 같이 금이...가버리지만
괜찮습니다 저에겐 새 패널이 있으니깐요!

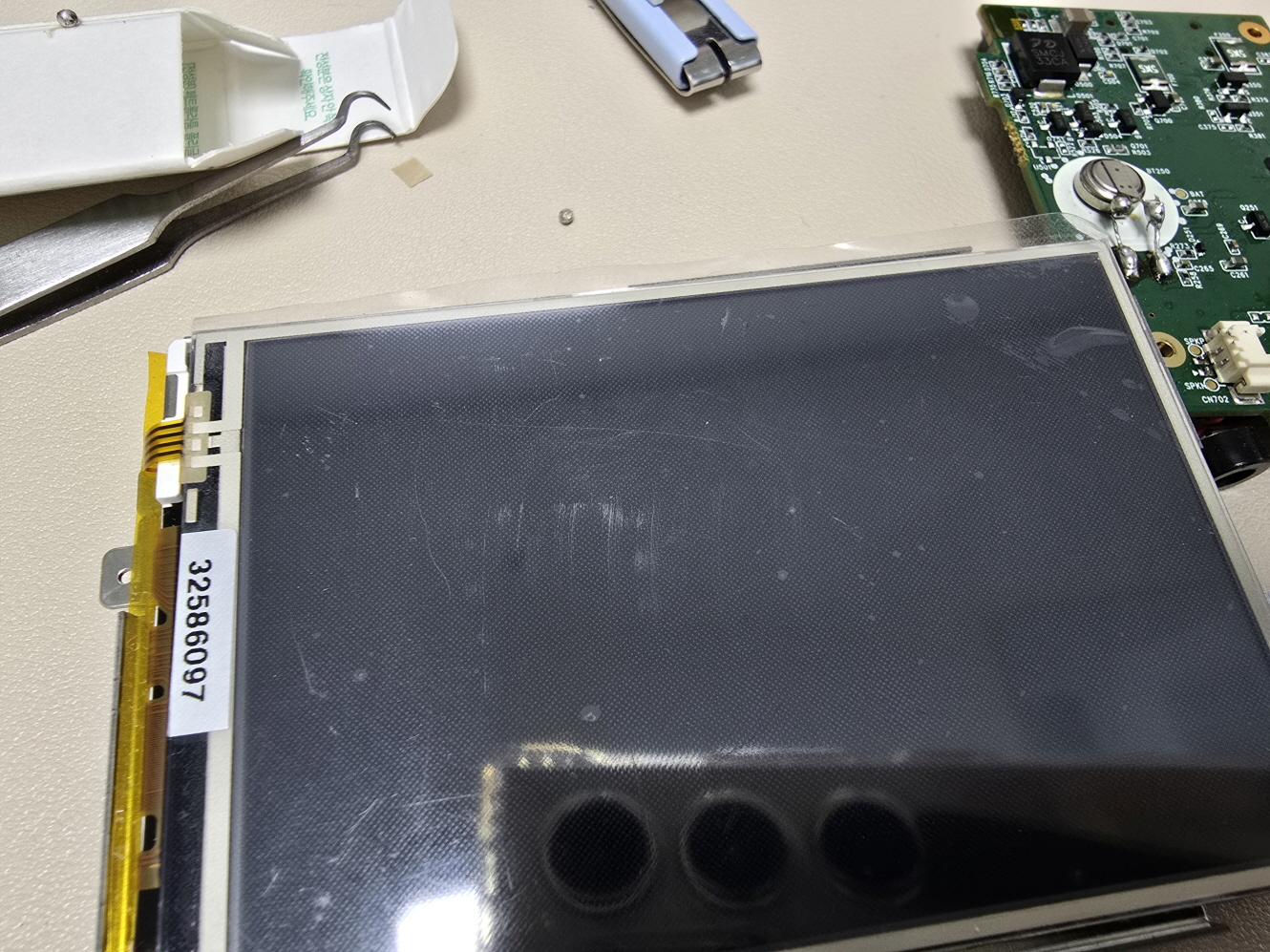

자 이렇게 패널을 떼어냈습니다
패널을 떼어내고 저 검은 화면은 되도록 만지지 않도록 합니다..
막 하다가 기스가 많이 갔습니다...
새패널 이 있으니 자신있게 케이블은 날려줍니다!





액정 교체 후 케이블 납땜을 해야하기 때문에
뒷판에 열을 가해서 액정?화면?의 뒤에 붙어있는 쇠판을 떼어냅니다.
패널을 올리기 전에 검은 화면을 잘 청소합니다(바람을 불어주거나 살살살 닦아내세요 기스납니다)
그리고 새 패널에 뒷면 비닐을 떼어내주고 위에 올려줍니다.
케이블 위치 보고 잘 맞춘뒤 꼭꼭 눌러 붙여줍니다.



자 이제 기존 케이블을 떼어내고 새 케이블을 납땜해야 하는데...
이게 ....너무 작아서 납땜이 쉽지 않습니다.
일반적인 인두기로는 쉽지 않을것 같습니다..
미세인두기가 있으면 좋을것 같네요..
꼼수로는 인두기에 미리 납을 녹이는데 아주 쬐금만 남겨 주고
인두기 팁에 작은 납이 붙은 상태에서 케이블부분에 갖다 대는식으로 여차저차 마무리했습니다..



사진이 흐린데 뭔가 잘 된것같기도 아님 붕 떠있는것 같기도 합니다만..
10년 썻는데 고장나면 보내주지뭐! 하는 호탕한 마음으로 위로해봅니다....





조립은 분해의 역순...
조립 하다가 볼트 하나가 남아서 사진을 보고 다시 재조립 했네요 ;;; 역시 사진을 찍어두는게 좋습니다..

내친김에 건전지도 갈아 주었습니다. 한 5년을 사용했으니까요..
건전지 교체방법은 맨 상단에 링크가 있으니 참고하세요.







케이블 부분 확대 샷입니다.
저 검은 바를 올리고 케이블을 끝까지 밀어넣고(꽉 안껴요 슝 들어가요)
그리고 검은 바를 다시  아래로 내리면 낑기는 느낌이나며 닫힙니다..





자 이렇게 재조립이 끝났습니다!
스피커 케이블이 안껴진상태로 사진이 찍혔는데 저것까지 끼우고 조립해주면 끝입니다.



어서 차로 가서 장착해보고 테스트 해보고싶네요!!











....결과는

















실패입니다..
다행히 화면은 나오고 녹화도 잘 되는데...
문제였던 터치 무반응이 해결되지 않았습니다..
제 추측은
패널 케이블 납땜 시 잘 안된 부분이 있다거나..
아니면 교체한 배터리가 오래되어 이미 잔량이 없거나..
그것도 아니라면 그냥 원인 없음 이젠 보내줄때가 된거겠지요 ㅠㅠ

여튼
요약 해드리자면.
1. 터치불량 시간불량은 건전지교체로 어느정도 해결이 되며,
2. 패널교체는 쉽지 않고 미세인두기 같은것이 필요하며,
3.(제가 작업을 잘 했다는 가정하에) 패널을 교체해도 증상이 해결되지 않을 수 있습니다.



패널교체는 납땜 실력자 시거나 미세한 인두기가 있거나 하지 않는이상 비추!!
